三工位冷熱壓機方案

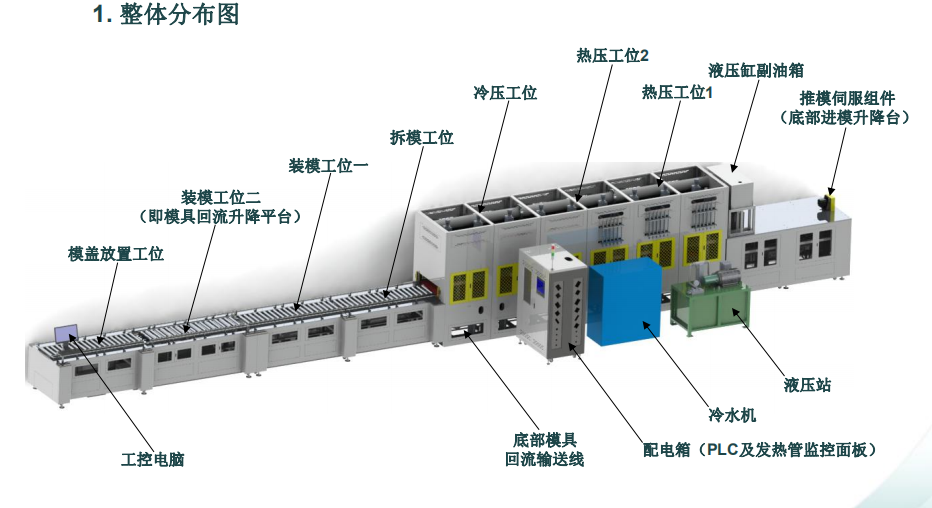

1、 概述本設備采用四圓立柱支撐結構，液壓缸下壓式加壓，熱壓貼合下圖中銅排產品。設備采用 發熱管直接加熱，感溫頭直插到板中間采集溫度值，發熱管間距小發熱均勻，熱壓板及冷壓板材料 為 45 號鋼，保證板的的硬度和平面度。

2、 設計參數：

2-1、 冷、熱壓單工位壓力 300 噸，共2工位，最大22.5KG/平方cm，壓力精度 2.5%

2-2、 工作臺有效尺寸1900*700mm，平面度0.05mm以內

2-3、 工作面一 層，開口高度 150mm 2-4、 機器帶有加熱預約程序，可設定機器提前加熱

2-5、 發熱板材料45#鋼，厚度50mm，加熱約15 分鐘從常溫加熱到180攝氏度，溫度精度±3度

2-6、 動力單工位為4條70噸液壓缸和1條20噸液壓缸，總壓力300噸，行程 150mm 2-7、 快下速度 80mm/s,增壓速度 5mm/s

2-8、 液壓站總功率為22KW

2-9、 熱壓工位單塊熱板加熱功率為48KW，單熱壓工位功率為96KW 兩熱壓工位總加熱功率為192KW

2-10、伺服推模功率為2.6KW，最大推力1T，最大推模速度為15m/min

2-11、 水冷卻交換器，功率10P(18.9KW)，保證在工作節拍(6分鐘)內將模具降到低于40度，不燙 手狀態，冷 卻水溫可調，最低可調至10度

2-12、 電源為三相五線制，AC380V，電源線>=150平方毫米

2-13、 機器觸摸屏設有兩級密碼權限，二級為管理員權限，一級為操作員權限

2-14、配MES系統，對接客戶的后臺，將溫度、壓力、時間等數據上傳到客戶后臺

2-15、安全防護措施，傳動的鏈條等危險區域配鈑金護罩，冷熱壓外部區域配有安全光柵
